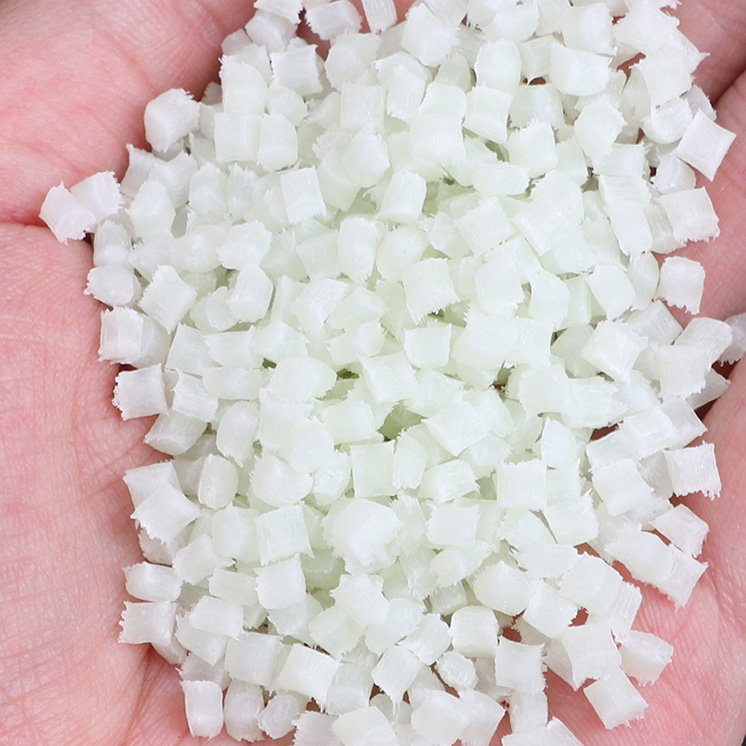

注塑工藝

　　干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲存容器被打開，那么建議在85C的熱空氣中干燥處理。如果濕度大于0.2%，還需要進(jìn)行105C，12小時的真空干燥。

　　熔化溫度：260~290C。對玻璃添加劑的產(chǎn)品為275~280C。熔化溫度應(yīng)避免高于300C。模具溫度：建議80C。模具溫度將影響結(jié)晶度，而結(jié)晶度將影響產(chǎn)品的物理特性。對于薄壁塑件，如果使用低于40C的模具溫度，則塑件的結(jié)晶度將隨著時間而變化，為了保持塑件的幾何穩(wěn)定性，需要進(jìn)行退火處理。

　　注射壓力：通常在750~1250bar，取決于材料和產(chǎn)品設(shè)計。

　　注射速度：高速(對于增強(qiáng)型材料應(yīng)稍低一些)。流道和澆口:由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t(這里t為塑件厚度)。如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的最小直徑應(yīng)當(dāng)是0.75mm。典型用途PA66更廣泛應(yīng)用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強(qiáng)度要求的產(chǎn)品。
